GW1 系列智能型万能式断路器
  • 主要参数
  • 联系方式

产品特性

用途与使用范围

GW l 系列智能型万能式低压断路器(以下简称断路器),适用于交流50Hz,额定电压至660V(690V)及以下,额定电流400A- 3200A的配电网络中,用来分配电能和保护线路及电源设备免受过载、欠电压、短路、单相接地等故障的危害。断路器具有智能化保护功能, 选择性保护明确,能提高供电可靠性,避免不必要的停电。同时带有开放式通讯接口,可进行四遥,以满足集制中心和自动化系统的要求。该断路器不带智能脱扣器及传感器可作隔离器用。
断路器符合GB I4048.2 ((低压开关设备和控制设备低压断路器》和IEC60947 -2 ((低压开关设备和控制设备断路器》等标准。

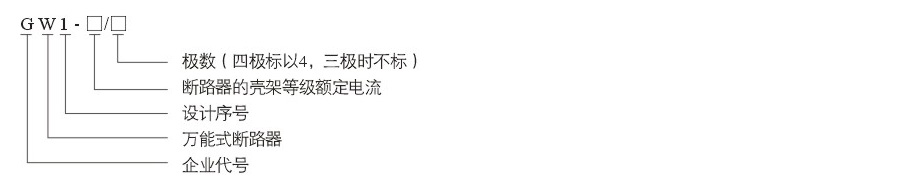

型号及含义


分类
 按安装方式分: 固定式和抽屉式
 接极数分: 三极、四极
 按操作方式分: 电动操作和手动操作(检修、维护用)
 脱扣器种类: 智能型过电流控制器、欠电压瞬时(或延时)脱扣器、分励脱扣器。

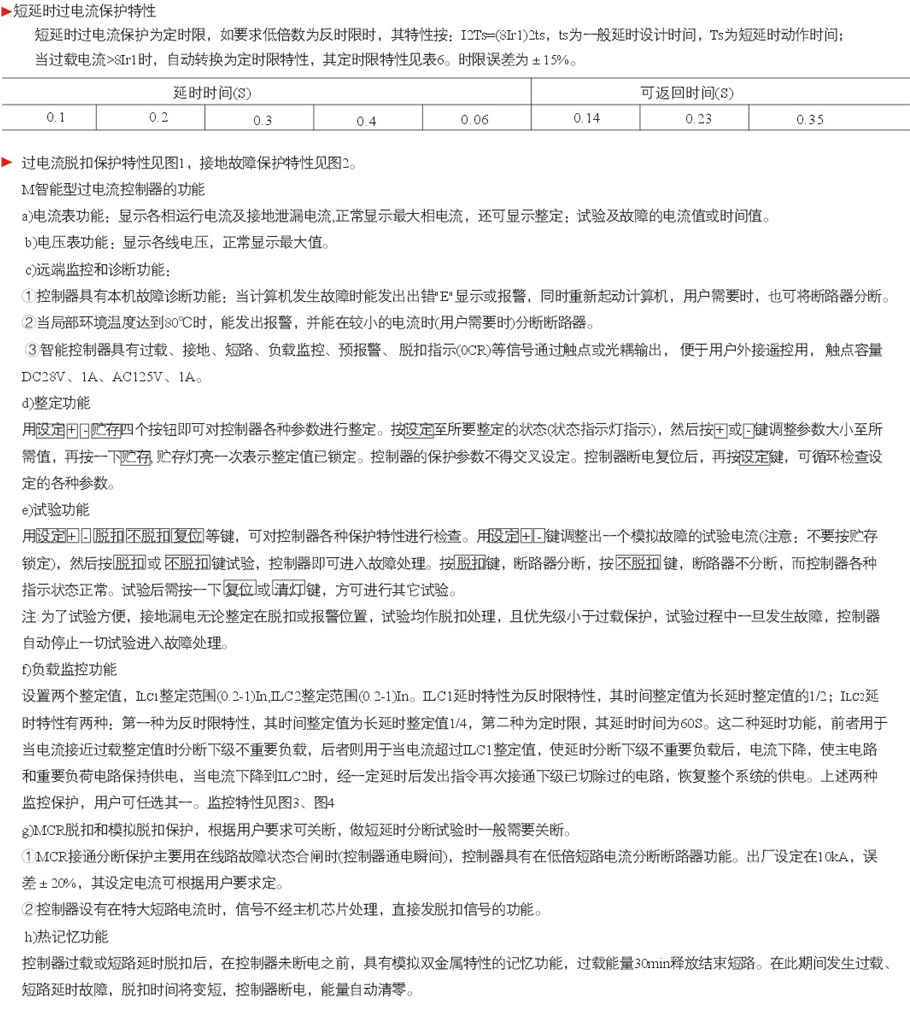

智能型过电流控制器性性能:
a)智能控制器分为H型(通讯用), M型(普通智能型)、L型(经济型);
b)具有过载长延时反时限,短延时反时限、定时限,瞬时功能。可由用户自行设定组成所需要的保护特性;
c)单相接地保护功能;
d)显示功能: 整定电流显示、动作电流显示、各线电压显示(电压显示应在订货时提出);
e)报警功能: 过载报警;
f)自检功能: 过热自检、微机自诊断;
g)试验功能: 试验控制器的动作特性
正常工作条件和安装条件

  周围空气温度
上限值不超过+40℃, 不限值不低于-5℃, 24h内的平均值不超过+3 5℃;
注: 下限值为-10℃或-25℃的工作条件,用户应与本厂申明。
上限值+40℃超过或下限值低于-1 0℃或-25℃的工作条件,用户应与本厂协商。
安装地点的海拔不超过:2000A
大气条件
大气相对湿度在周围主气温度为+40℃时不超过50%,在较低温度下可以有较高的相对湿度,最湿月的月平均最大相对湿度为90%,
同时该月的平均最低温度为25℃,并考虑到因温度变化发生在产品表面上的凝露。超过规定用户应与本厂协商。
防护等级IP30
使用类别:B类或A类
安装类别:
额定工作电压660V(690V)及以下的断路器以及欠电压脱扣器,电源变压器初级线图用于安装类另V; 辅助电路及控制电路安装类别为III.
安装条件
断路器应按本说明书要求安装,断路器的垂直倾斜度不超过5°

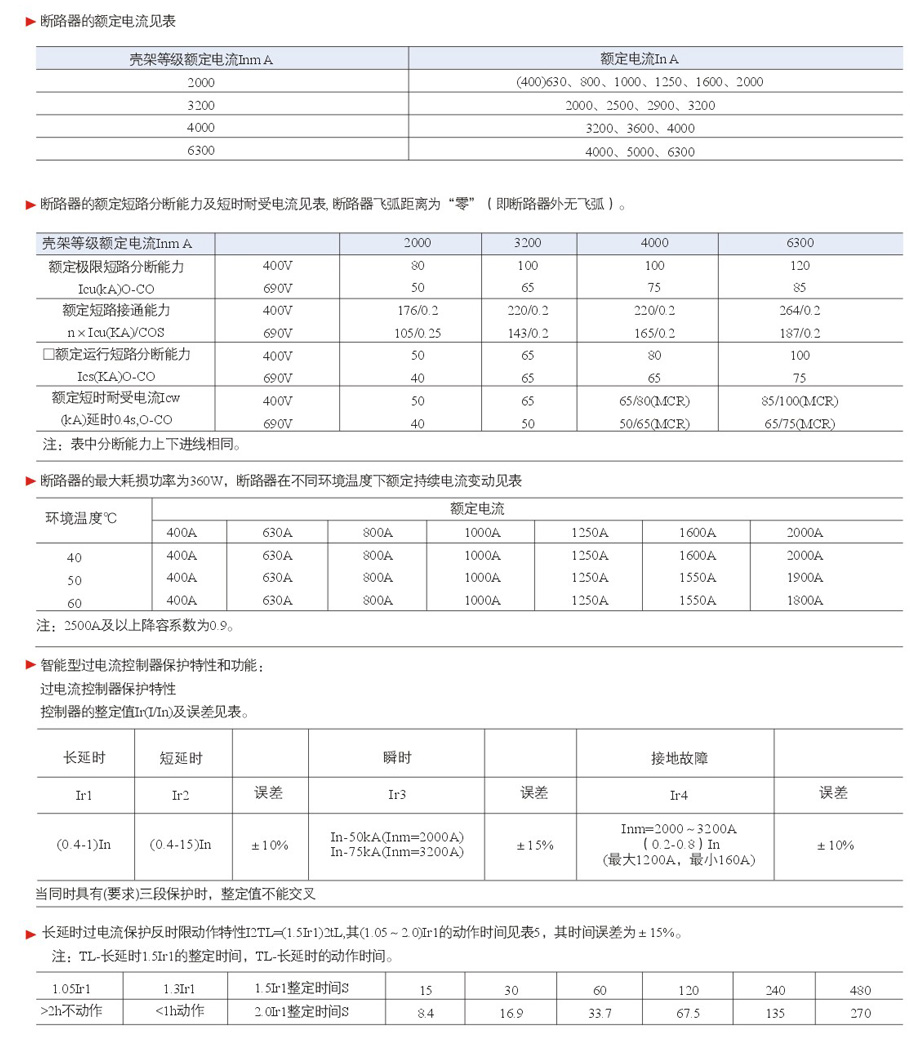

技术数据及性能
